Objectif:

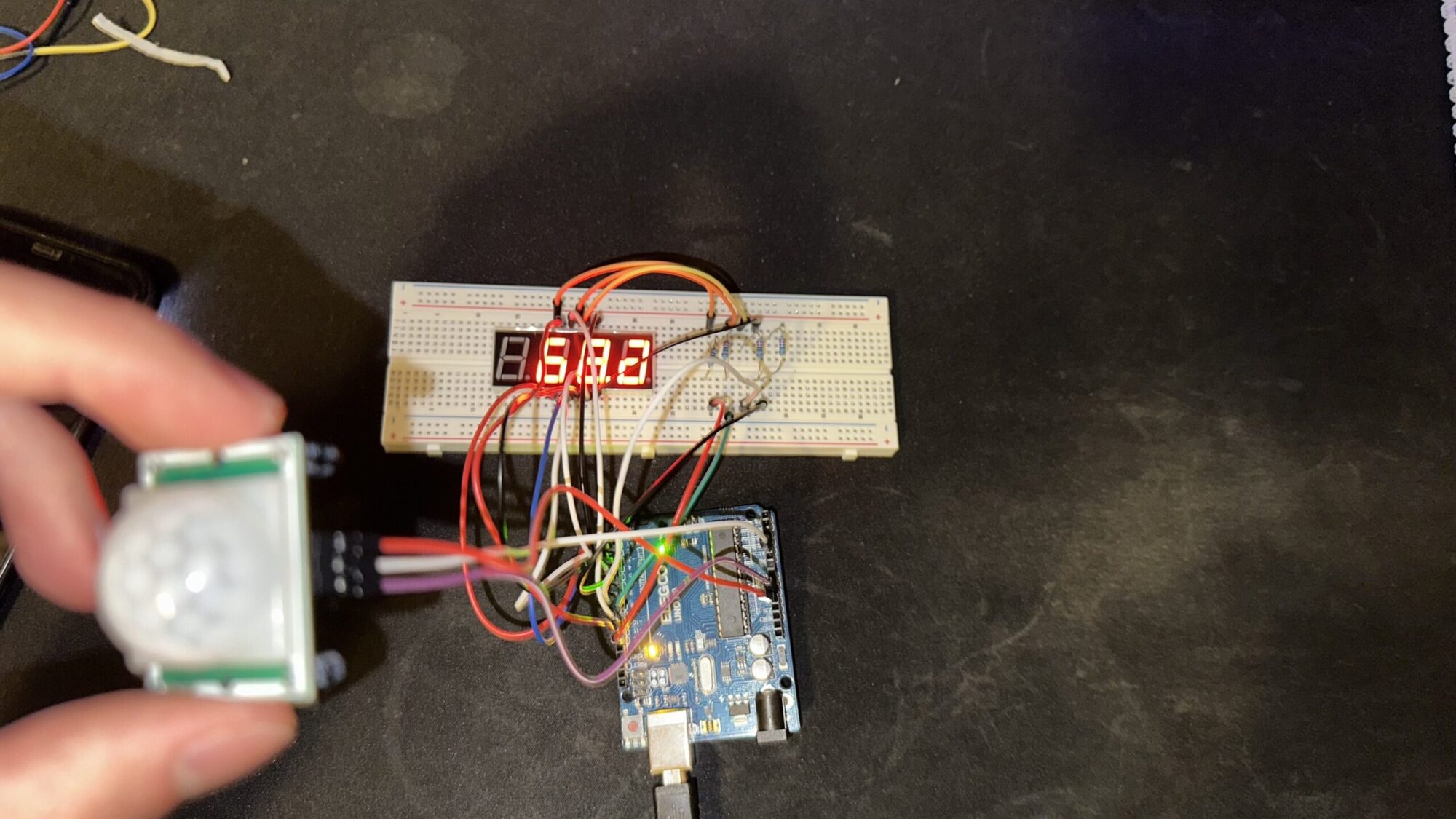

Construire un chronomètre intelligent affiché sur un Affichage à 4 chiffres et 7 segments (5641AS) et contrôlé par un capteur de mouvement (HC-SR501).
Le chronomètre démarre tout seul, fait une pause lorsqu'un mouvement est détecté, et ne reprend que si un deuxième mouvement est détecté au moins 20 secondes plus tard.
Composants utilisés :
- 1x Arduino Uno
- 1x 5641AS Afficheur à 4 chiffres (cathode commune)
- 1x Capteur de mouvement PIR HC-SR501
- 4x 220Ω résistances (une par segment)
- Fils de liaison, planche à pain
- (Facultatif) Pince à épiler/tournevis pour régler le PIR
Comment ça marche :
- Le minuteur démarre automatiquement à 0.
- Lorsqu'un mouvement est détecté, la minuterie s'arrête.
- UN deuxième mouvement, si détecté après au moins 20 secondes, reprendra la minuterie.
- Si la deuxième motion arrive trop tôt, elle sera ignorée.
L'afficheur indique minutes : secondes : dixièmes de secondes.
Par exemple, 1234 : 12 minutes et 34 secondes.
Résultat:
- Un affichage de l’heure en direct propre et lisible.
- Un système de pause/reprise basé sur le mouvement.
- Une excellente pratique pratique avec la logique d'état et la prise de décision basée sur le temps sur Arduino.
Code et configuration :
- Il utilise le Bibliothèque SevSeg pour contrôler facilement l’affichage.
- Poignées logiques de code anti-rebond, timing, et Comportement PIR propre.
- Télécharger le dossier du projet (PIRMotionSensor.ino)
Pour garantir une détection de mouvement rapide et appropriée :
- Tournez le potentiomètre droit « Time Delay » à fond dans le sens inverse des aiguilles d'une montre sur le capteur PIR.
